ААШв 10 3х185

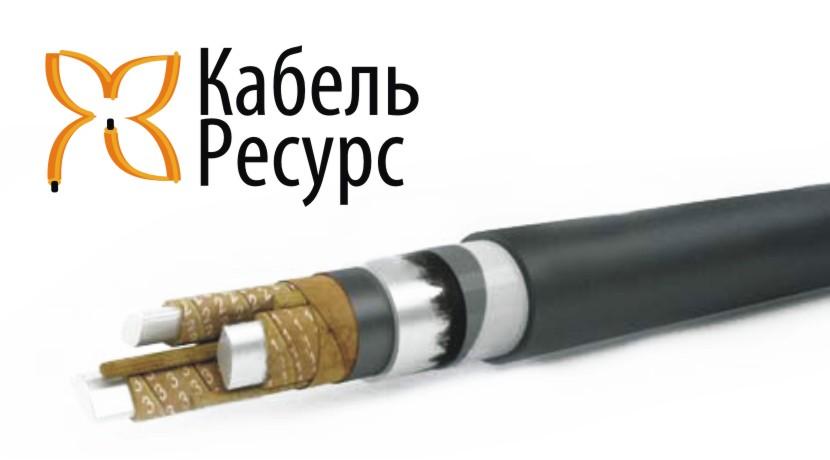

Кабель ААШв 10 3х185 представляет собой сочетание следующих конструктивных элементов, взаимно дополняющих друг друга:
- трех жил, проводящих электрический ток, изготовленных из алюминия, имеющих секторную форму и много- или однопроволочную конструкцию. Площадь сечения жил ААШв 10 3х185 равна 185 мм2;
- изоляции жил, которая выполнена из особой кабельной бумаги, пропитанной составом из минерального масла и канифоли;
- поясной изоляции, являющейся общей по отношению к трем жилам кабеля ААШв 10 3х185. Она выполнена из того же материала, который использован для производства фазной изоляции;
- заполнителей пустот между проводящими жилами – жгутов из бумаги;
- экранирующего слоя, выполненного из бумаги, проводящей ток;
- металлической оболочки, изготовленной из алюминия;
- защитной подушки, состоящей из слоя битума и полиэтиленовой пленки;
- наружного покрова кабеля ААШв 10 3х185 из поливинилхлоридного пластиката.
Предназначение ААШв 10 3х185 – передача переменного тока напряжением до 10 кВ в составе стационарного электрооборудования или кабельных линий, проложенных:
- в помещениях разного назначения и уровня влажности, характеризующихся большей или меньшей коррозионной активностью окружающей среды;
- по специальным объектам – таким, как коллекторы, кабельные полуэтажи, тоннели, шахты, каналы;
- в траншеях при низкой, средней или высокой коррозионной активности грунта (в первых двух случаях допускается наличие в почве блуждающих токов).
Прокладывая ААШв 10 3х185 в составе подземных трасс, которые залегают на разных глубинах, следует контролировать эту разность: вертикальное расстояние между низшей и высшей точками залегания кабеля не должно превышать 15 м. Несоблюдение этого требования чревато постепенным стеканием маслоканифольного состава, которым пропитана изоляция кабеля, в глубокие участки ААШв 10 3х185.
