Провод АС 240/32
| Диаметр наружный, мм | Масса кг/км |
| 21,7 | 921 |

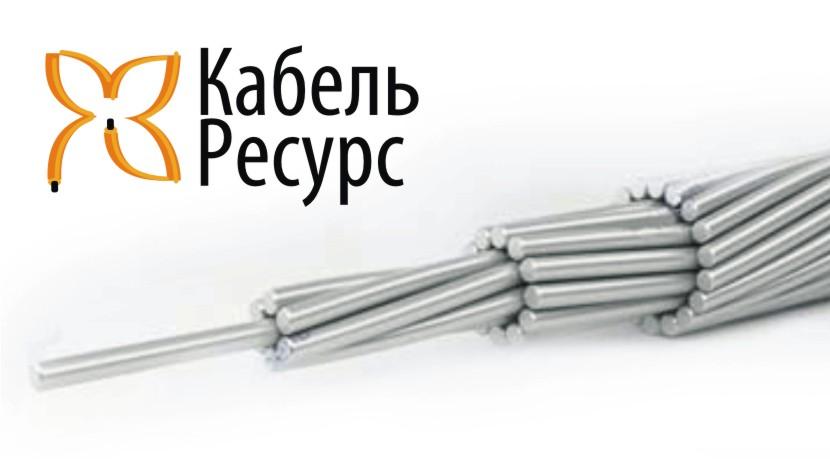

Заводы, изготавливающие неизолированный провод АС 240/32, рекомендуют использовать его в составе воздушных линий электропередачи. Провод наилучшим образом подходит для такого применения – в частности, потому, что обладает высокой механической прочностью. В конструкцию рассматриваемого изделия входит сердечник – жгут, который скручен из семи проволок из стали, каждая из которых имеет номинальный диаметр 2,4 мм. Наличие сердечника минимизирует риск обрыва ЛЭП и растяжения провода АС 240/32, реализуемого с нашего склада. Компонента, описанная в этом абзаце, располагается в центре (на оси) провода, она имеет номинальный диаметр 7,2 мм.
Для передачи электрического тока используется набор, состоящий из 24 проволок из легкого металла – алюминия, имеющих номинальный диаметр 3,6 мм. Проволоки собраны в два повива, первый из которых охватывает стальной сердечник, второй располагается над первым повивом (снаружи провода). Во внутреннем повиве проволоки скручены в левом, в наружном – в правом направлении. В конструкцию провода АС 240/32 не входят изоляционные оболочки. Номинальный внешний диаметр описываемого изделия равен 21,6 мм.
Неизолированный провод, которому посвящен настоящий обзор, рассчитан на использование в составе воздушных ЛЭП, сооружаемых в атмосфере I или II типа (условно-чистой или промышленной, типы указаны в соответствии с ГОСТ 15150-69). Воздух, который окружает провод, должен содержать сернистый газ в концентрации от 0 до 1,5 мг/м2 и иметь температуру от -60 до +50°С. Сам провод АС 240/32 вследствие протекания по нему электротока может разогреваться до температуры +90°.
Прокладывая описываемый провод, не формируйте на нем излишне крутых изгибов. Радиус каждого из них должен превышать 216 мм (это вытекает из требования производителей, в соответствии с которым радиусы изгибов должны быть больше 10 диаметров провода).
