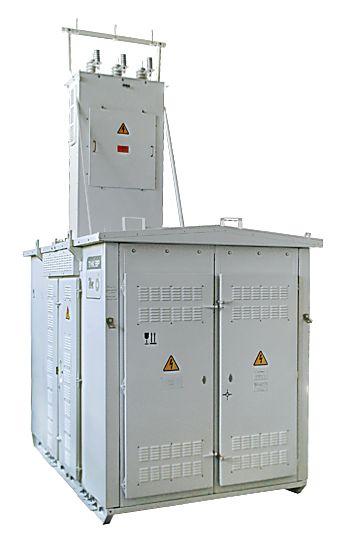

Трансформаторные подстанции КТП контейнерного типа, предлагаемые специалистам Торговым Домом «Кабель-Ресурс», предназначены для снабжения электроэнергией населенных пунктов, объектов промышленности, нефтегазовых месторождений. При эксплуатации рассматриваемого оборудования осуществляется преобразование переменного (имеющего частоту 50 Гц) тока напряжением 10 или 6 киловольт в переменный ток напряжением 0,4 киловольта. Номинальная мощность подстанций КТП контейнерного типа в зависимости от того, о какой модификации идет речь, составляет 630 или 1000 кВА. Клиентам нашей компании, которые приобретают подстанции, доступна услуга их оперативной доставки по указанному адресу.
Основой конструкции подстанций, которые представлены на данной странице нашего каталога, является масляный трансформатор. Схема и группа соединения обмоток последнего – У/Ун-0, Д/Ун-11. Высоковольтный ввод в подстанции может быть как воздушным, так и кабельным. Для включения оборудования в электрическую сеть используется качающийся линейный разъединитель РЛК, который устанавливается на ближайшей к подстанции опоре ЛЭП. Альтернативным вариантом является использование стандартного разъединителя РЛНД.
Одной из частей подстанций КТП контейнерного типа является шкаф РУНН. Он отделен стальной перегородкой от трансформаторного шкафа. Для изготовления ошиновок РУНН производитель использует медные и/или алюминиевые шины. Как на вводе РУНН, так и на отходящих низковольтных линиях установлены автоматические выключатели стационарного типа. Шкаф РУНН дополнен цепью обогрева, кроме того, имеются системы контроля напряжения и тока, а также фидер уличного освещения.
Рассмотренные в этом обзоре подстанции КТП контейнерного типа в соответствии с ГОСТ 15150-69 имеют климатическое исполнение У и категорию размещения 1.
