Подстанции КТПБ
Назначением комплектных трансформаторных подстанций блочного типа КТПБ является снабжение электроэнергией самых разных объектов:
- сельскохозяйственных предприятий;
- коттеджных поселков, зон индивидуальной застройки;
- нефте- и газодобывающих комплексов;
- многих других.
В ходе эксплуатации подстанций КТПБ осуществляется преобразование переменного трехфазного тока частотой 50 Гц и напряжением 6 (10) кВ в ток напряжением 0,4 кВ.

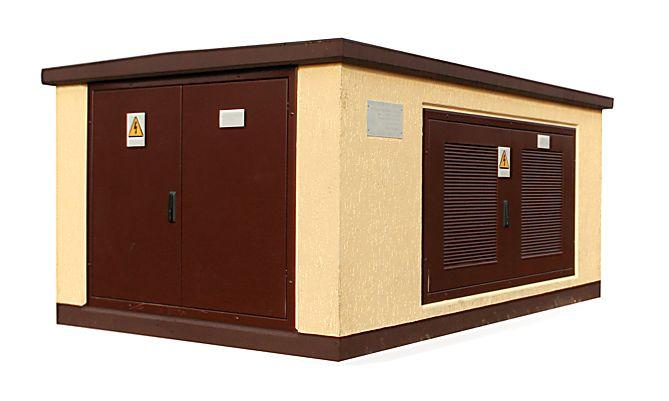

Подстанции КТПБ представляют собой закрытые помещения, основой которых являются стеновые плиты из железобетона. Плиты устанавливаются на основании из этого же материала и соединяются друг с другом с помощью закладных площадок, которые свариваются. С каждой обслуживаемой стороны располагаются металлические двери, дополненные петлями под навесные замки и внутренними замками под специальный ключ. Крыша подстанций КТПБ может быть 1-, 2- или 4-скатной, ее материалом является металлочерепица.
Внутри трансформаторных подстанций, которым посвящен настоящий обзор, располагаются следующие модули:
- отсек силового трансформатора;
- отсек УВН (устройства высокого напряжения);
- отсек РУНН (распределительного устройства низкого напряжения). Здесь располагается аппаратура наружного освещения, учета, управления, защиты и обогрева;
- открытые ошиновки на 10 и 0,4 кВ.
Силовые кабели вводятся в подстанции КТПБ через специальный кабельный блок, в конструкцию которого входят круглые отливы. Наличие последних позволяет вводить кабели, помещенные в асбоцементные трубы, с целью заделки последних.
Подземная-цокольная часть рассматриваемых подстанций представляет собой поддон из железобетона, установка которого должна осуществляться на предварительно подготовленный фундамент.
Выполнить оплату подстанций КТПБ при их покупке в нашей компании можно в безналичной или наличной форме.
