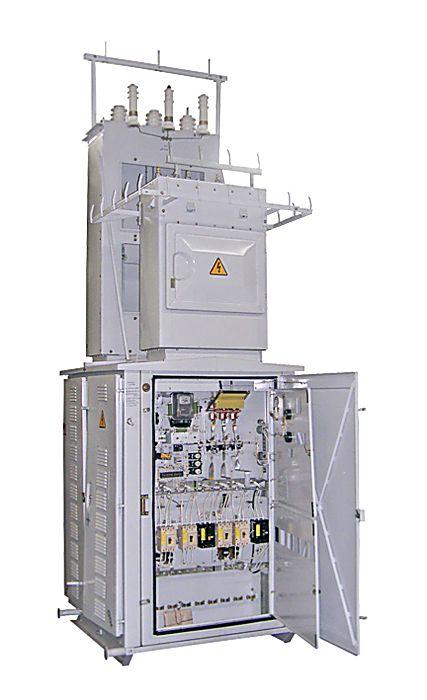

Подстанции КТППАС
Предназначением комплексных трансформаторных подстанций проходного типа КТППАС является преобразование электроэнергии трехфазного переменного тока, имеющего напряжение 6 или 10 кВ и частоту 50 Гц, в энергию напряжением 0,4 кВ, а также ее транзит. Приобрести киосковые подстанции КТППАС специалисты могут со склада ООО «ТД «Кабель-Ресурс».
Конструктивно подстанции КТППАС, о которых идет речь, представляют собой шкафы, составные части которых соединены болтами. Электрической основой рассматриваемых подстанций является трансформатор ТМГ. Установка описываемых комплексов может осуществляться на:
- предварительно хорошо утрамбованной площадке;
- фундаменте;
- бетонных блоках, высота которых составляет 600 мм.
Номинальная мощность подстанции КТППАС в зависимости от того, о какой ее модификации идет речь, может варьироваться от 63 до 400 кВА. Схема и группа соединения обмоток трансформатора в модификациях мощностью от 63 до 250 кВА – У/Ун-0, мощностью 400 кВА – У/Ун-0, Д/Ун-11. На стороне ВН имеется предохранитель, рассчитанный на номинальный ток, в зависимости от мощности подстанции варьирующийся от 16 до 50 А.
Комплексные подстанции КТППАС, которым посвящен настоящий обзор, оснащены полным комплектом механических и электрических блокировок, наличие которых делает возможной безопасную работу персонала. Особенности конструкции подстанций (говоря точнее, шкафов трансформатора и трансформаторного ввода) наделяют описываемые комплексы способностью к локализации воздействия открытой цепи. Обращаем внимание специалистов на то, что способность к такой локализации проявляется при токе КЗ от 6,3 А, который действует как минимум 1 с.
Важными преимуществами подстанций КТППАС являются такие их качества, как безопасность для окружающей среды, легкость в монтаже и эксплуатации, современный, привлекательный дизайн.
