Подстанции МТПЖ
Аббревиатура, которая использована в маркировке подстанций МТПЖ, расшифровывается как «мачтовые трансформаторные подстанции железнодорожные». Это оборудование, поставки которого в настоящее время осуществляются со склада ТД «Кабель-Ресурс», предназначены для снабжения электроэнергией различных маломощных потребителей железнодорожной инфраструктуры – систем автоблокировки, сигнализации, освещения и многих других.
Основой мачтовых подстанций МТПЖ является трансформатор ТМГ. Этот узел осуществляет преобразование переменного (имеющего частоту 50 Гц) электротока напряжением 27,5 кВ в ток напряжением 0,23 кВ. Номинальная мощность железнодорожных подстанций, которым посвящен настоящий обзор, варьируется от 1,25 до 10 кВА.

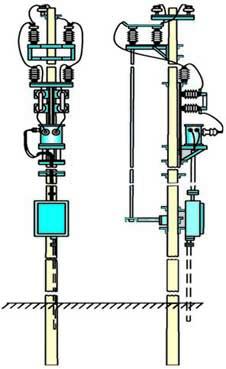

По названию оборудования, о котором идет речь, можно понять, что оно устанавливается на мачте (опоре). Различные модули трансформаторных подстанций при этом могут располагаться в соответствии с одной из двух схем:
- все модули крепятся на одной опоре;
- все модули, за исключением разъединителя, крепятся на одной опоре, разъединитель – на ближайшей опоре.
Исключением из описанных выше правил являются подстанции МТПЖ мощностью 10 кВА: они устанавливаются на стойках из железобетона в соответствии с типовым проектом.
Питание рассматриваемых подстанций осуществляется по схеме «провод – рельс». Высоковольтные вводы в подстанции имеют воздушное исполнение, отходящие линии являются кабельными. Подключение подстанций МТПЖ к линии электропередач осуществляется через разъединитель, входящий в комплект поставки.
Специалисты высоко оценивают преимущества описанных подстанций. Оборудование оснащено полным комплектом блокировок (механических и электрических). Подстанции не наносят вреда окружающей среде, они надежны, долговечны и привлекательны с эстетической точки зрения.
