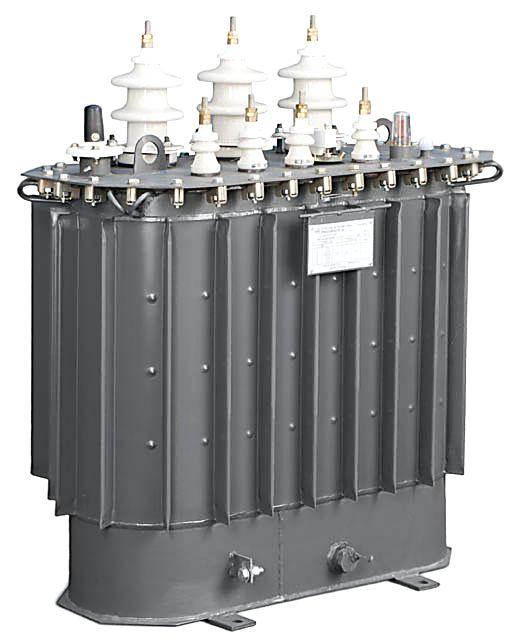

Трансформатор ТМГСУ-25/10-У1
Предлагаем специалистам, которые отвечают за снабжение электрической энергией тех или иных объектов, приобрести с нашего склада масляный трансформатор ТМГСУ-25/10-У1. Это востребованное устройство используется для преобразования трёхфазного переменного тока (снижения его напряжения с 6 (10) до 0,4 кВ). Возможны следующие способы эксплуатации трансформатора:
- в качестве самостоятельного устройства;
- в роли одного из элементов сложной энергетической системы.
Аббревиатура «СУ», которая, как мы видим, имеется в маркировке трансформатора ТМГСУ-25/10-У1, указывает на наличие в его конструкции так называемого симметрирующего устройства (далее – СУ). Последнее выполнено в форме отдельной обмотки, которая уложена поверх обмоток ВН в виде бандажа. Обмотка СУ включается в рассечку нулевого провода трансформатора ТМГСУ-25/10-У1. Принцип её действия заключается в следующем: при приложении к трансформатору несимметричной нагрузки и возникновении тока в нулевом проводе СУ генерирует равный ему по величине ток, направленный в противоположном направлении. Поток нулевой последовательности, таким образом, компенсируется, что, в свою очередь, устраняет перекос фазных напряжений. Наличие СУ позволяет рекомендовать трансформатор ТМГСУ-25/10-У1 к использованию в тех случаях, когда существует вероятность приложения к нему неравномерной пофазной нагрузки.
Значение номинальной мощности рассматриваемого трансформатора равно 25 кВА. Устройство рассчитано на ток, имеющий стандартное для нашей страны значение номинальной частоты – 50 Гц. Трансформатор позволяет специалистам выполнять ступенчатую регулировку напряжения (строго на полностью отключенном оборудовании), переключая ответвления обмотки высшего напряжения, при этом:
- диапазон регулировки составляет ±5%;
- шаг регулировки составляет 2,5%.
