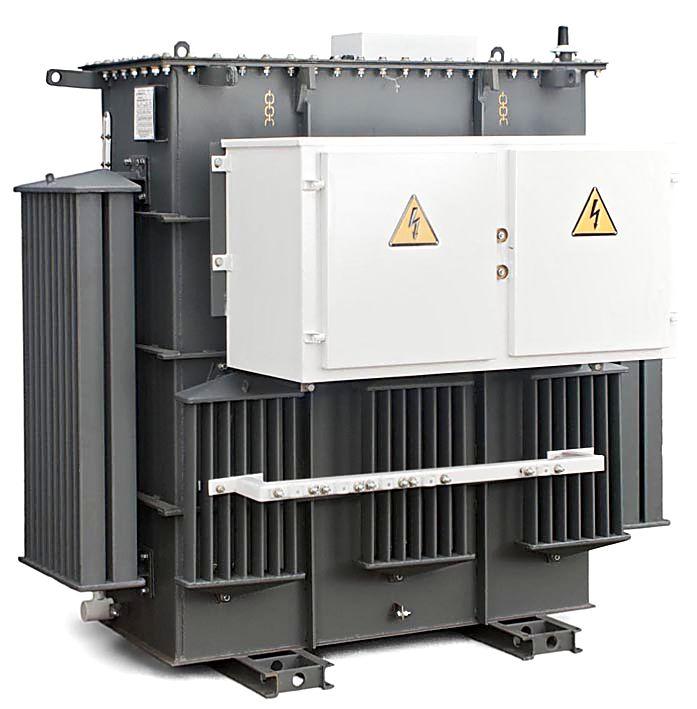

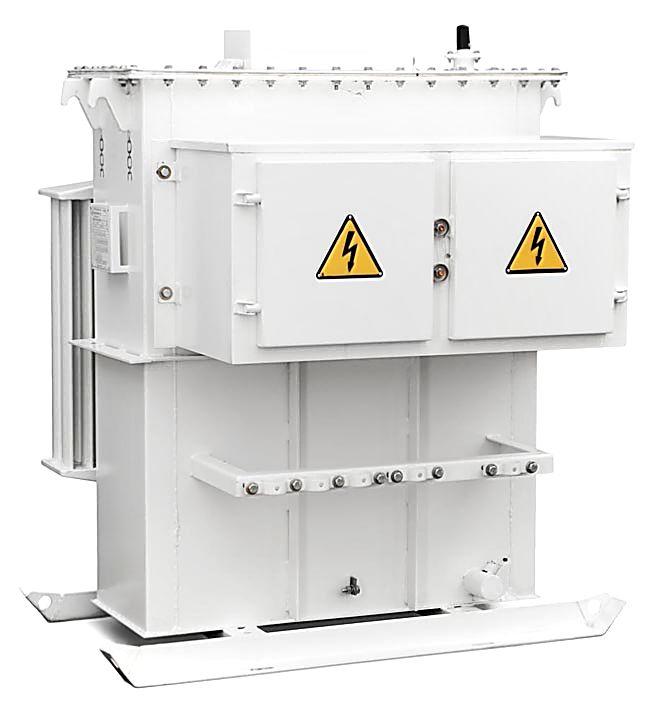

Трансформатор ТМПН, ТМПНГ
Маркировка трансформаторов ТМПН, ТМПНГ, реализуемых со склада «ТД «Кабель-Ресурс», позволяет специалистам определить область применения этих устройств. Они предназначены для использования в составе электроустановок, питающих погружные насосы (см. аббревиатуру «ПН» в маркировках), выполняя в этих установках функцию преобразования электрической энергии. Трансформаторы ТМПН, ТМПНГ, изготовленные в исполнении АУХЛ1, имеют еще более широкую сферу применения: они могут включаться в состав асинхронного частотно-регулируемого электропривода. Следует, однако, помнить, что в этом случае между трансформатором и частотным преобразователем в обязательном порядке должны устанавливаться фильтры гармоник. Номинальная частота тока, на который рассчитаны рассматриваемые устройства – 50 Гц, схема и группа соединения их обмоток – У/Ун-0.
Отличие между трансформаторами ТМПН и ТМПНГ заключается в том, что в состав первых входит маслорасширитель, при этом внутренний объем устройств сообщается с атмосферой, тогда как вторые являются герметичными (см. букву «Г» в маркировке). Компенсация изменения объема масла в трансформаторах ТМПНГ обеспечивается за счет пластичной деформации гофров бака (в случае если используется гладкий жесткий бак – за счет воздушной подушки).
Производитель трансформаторов ТМПН, ТМПНГ предусмотрел ряд решений, делающих их удобными в эксплуатации и безопасными. Речь, в частности, идет о:
- возможности легкого и надежного подключения кабелей без напаивания наконечников;
- защите словной пробки трансформаторов от несанкционированного слива масла;
- салазках, которые значительно облегчают перемещение устройств
- кожухе, защищающем вводы НН и ВН;
- возможности установки жидкостного стеклянного термометра, предназначенного для контроля температуры верхних слоев масла в баке;
- некоторых других решениях.
