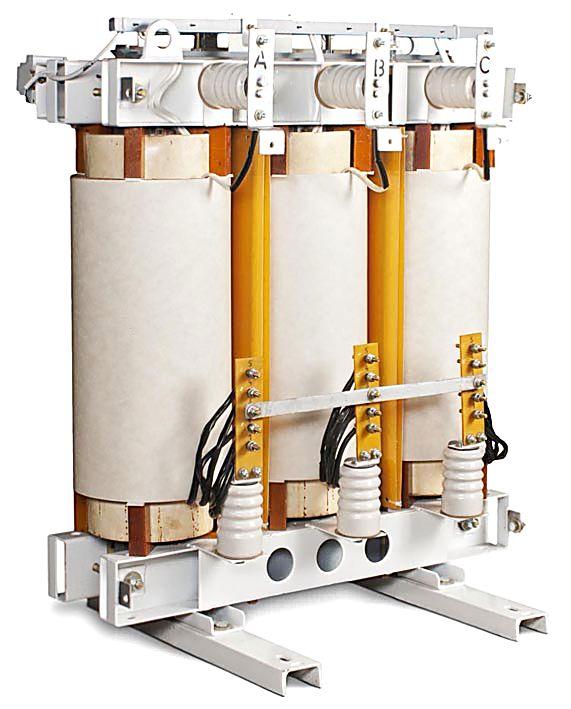

Трансформатор ТС-40/10-У3
Силовой трансформатор ТС-40/10-У3, предназначенный для обеспечения питанием различных потребителей – это устройство, рассчитанное на установку внутри помещений. Важными преимуществами этого трансформатора являются его экологичность и безопасность в пожарном отношении – качества, которыми и определяется область применения устройства. Эти преимущества, в свою очередь, объясняются тем, что в конструкцию трансформатора ТС-40/10-У3 не входит масло (на это потребителям указывает буква «С» в маркировке, которая расшифровывается как «сухой»).
Номинальное напряжение обмотки ВН рассматриваемого трансформатора равняется 6 или 10 кВ. В ходе эксплуатации устройства это напряжение понижается до 0,4 кВ. Электрический ток в сети, в которую включается трансформатор, должен быть переменным, трёхфазным, иметь стандартную для России частоту – 50 Гц. Устройство, которому посвящён этот обзор, имеет номинальную мощность 40 кВА, его обмотки могут соединяться по схеме У/Ун-0 или Д/Ун-11. Переключая ответвления обмоток (переставляя перемычку), специалисты могут регулировать напряжение, причём:
- регулировка разрешена только в режиме «переключение без возбуждения», или ПБВ (выражаясь иначе, после полного отключения трансформатора ТС-40/10-У3 от электросети);
- диапазон регулировки составляет ±5%;
- один шаг (ступень) регулировки равен 2,5%.
Эксплуатация сухого силового трансформатора ТС-40/10-У3 – приобрести его можно с нашего склада – должна осуществляться на высоте до 1000 м над уровнем моря. Окружающий воздух может прогреваться до +40°С и остывать до -45°С. Относительная влажность воздуха не должна быть больше, чем 80% (указано для температуры +25°С). Действует ограничение, касающееся химического состава окружающего воздуха: он не должен содержать агрессивных и/или взрывоопасных соединений.
- Трансформатор ТС-40 10-У3 (размер: 0.53 Мб.)
