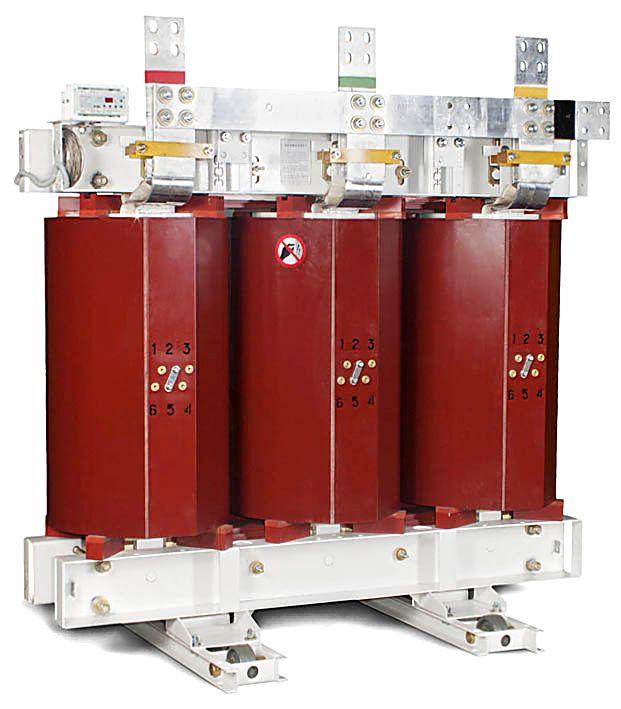

КаталогЭлектротехническая продукцияТрансформаторыСиловые трансформаторыТСГЛ, ТСЗГЛ, ТСЗГЛФТСГЛ-100/10--У3 Трансформатор ТСГЛ-100/10--У3
Назначением трёхфазного силового трансформатора ТСГЛ-100/10-У3 является преобразование электрического тока в сетях энергосистем, а также подача питания к конечным потребителям. Номинальные значения напряжения обмоток рассматриваемого устройства таковы:
- обмотки ВН: 6, 6,3 или 10 кВ;
- обмотки НН: 0,4 кВ.
По умолчанию трансформатор ТСГЛ-100/10-У3 изготавливается со схемой и группой соединения обмоток Д/Ун-11. Кроме того, на заказ производитель может изготовить трансформатор, обмотки которого будут соединены по схеме У/Ун-0. Значение мощности устройства, которому посвящён этот обзор, равно 100 кВА.
Отличительной особенностью трансформатора ТСГЛ-100/10-У3 является наличие в его конструкции геафолевой изоляции. Геафолем называется особый эпоксидный компаунд, дополненный кварцевым наполнителем. Этот материал даже при воздействии на него дуговых разрядов не выделяет токсичных газов в окружающий воздух. Данное обстоятельство в сочетании с такой особенностью трансформатора, как отсутствие в нём масла (см. букву «С» в маркировке, означающую «сухой») наделяет устройство экологичностью. Она, в свою очередь, позволяет эксплуатировать трансформатор ТСГЛ-100/10-У3 в местах с жесткими требованиями в области охраны окружающей среды. Такими местами являются водозаборные станции, курортные зоны, спортивные и другие объекты. Отметим и такое преимущество устройства, как его безопасность в пожарном отношении.
В рассматриваемом трансформаторе использованы обмотки известной торговой марки Siemens. Они усилены стеклотканью, благодаря чему полностью исключено появление трещин в геафоле даже при возникновении перегрузок. Упомянутое преимущество позволяет эксплуатировать трансформатор ТСГЛ-100/10-У3, имеющийся на нашем складе, в сетях, которые подвержены коммутационным и грозовым перенапряжениям.
