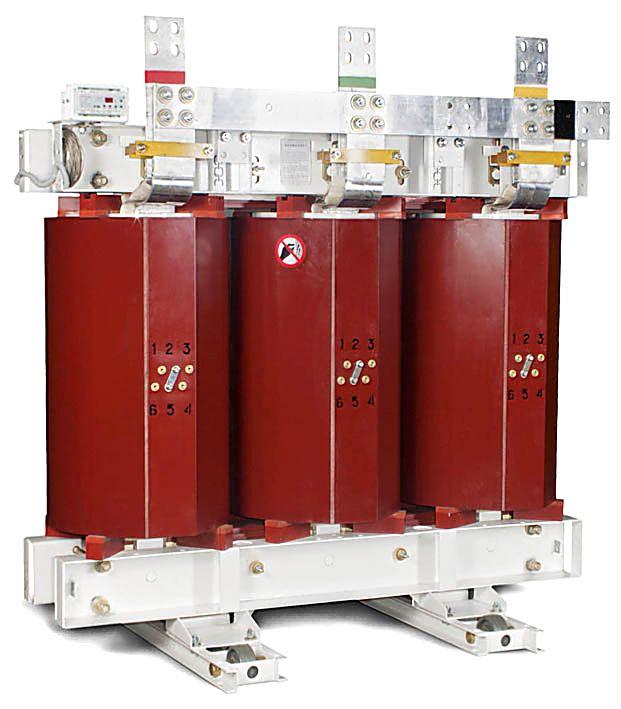

Каждый символ, входящий в маркировку трансформатора ТСЗГЛ-250/10-У3, имеющегося на нашем складе, указывает специалистам на определённую характеристику этого устройства. Рассмотрим значение этих символов подробнее.
Аббревиатура «ТС» означает «трансформатор сухой». Рассматриваемое устройство сконструировано без использования масла, что наделяет его следующими преимуществами:
- пожаробезопасностью;
- экологичностью.
Буква «З» указывает на наличие в конструкции трансформатора ТСЗГЛ-250/10-У3 защитного кожуха. Эта деталь защищает вывод ВН устройства, а в некоторых модификациях – и вывод НН, от неблагоприятных воздействий внешней среды. Кроме того, кожух предотвращает поражение людей, работающих с оборудованием, электротоком. Наличие детали, о которой идёт речь, обуславливает высокую степень защиты трансформатора ТСЗГЛ-250/10-У3 (по умолчанию – IP21, по индивидуальному заказу – IP31).
Особого внимания заслуживает аббревиатура «ГЛ». Расшифровав её, специалисты могут сделать вывод о том, что изоляция обмоток трансформатора является геафолевой литой. Геафолем называется эпоксидный материал, который дополнен наполнителем из кварца. При воздействии на него дуговых электрических разрядов, которые могут возникать в трансформаторе ТСЗГЛ-250/10-У3, геафоль не выделяет в атмосферу опасных соединений, что значительно повышает экологичность устройства.
Число 250, с которого начинается числовая часть маркировки трансформатора, сообщает потребителям о его номинальной мощности (в кВА).
Число 10 является одним из допустимых значений номинального напряжения обмотки ВН (в кВ). Другие допустимые значения – 6 и 6,3 кВ. Номинальное напряжение обмотки НН равно 0,4 кВ.
Аббревиатура «У3» информирует о том, что рассмотренный трансформатор можно эксплуатировать в условиях умеренного климата при температуре от -45 до +40°С.
