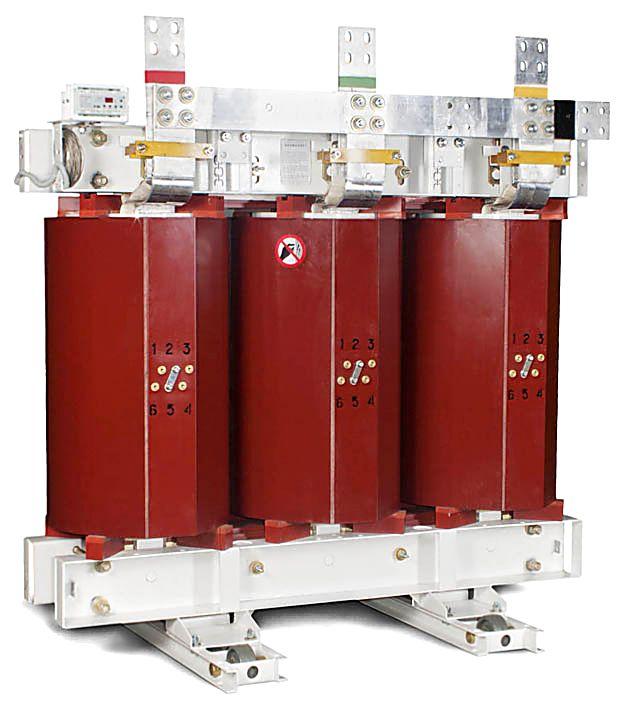

КаталогЭлектротехническая продукцияТрансформаторыСиловые трансформаторыТСГЛ, ТСЗГЛ, ТСЗГЛФТСЗГЛФ-1000/10-У3 Трансформатор ТСЗГЛФ-1000/10-У3
Расшифровав символы, из которых составлена маркировка силового трансформатора ТСЗГЛФ-1000/10-У3, специалисты могут получить основную информацию о конструкции и характеристиках этого электротехнического устройства. Значение символов будет рассмотрено далее.
Аббревиатура «ТС». Расшифровывается как «трансформатор сухой». В конструкции описываемого устройства нет масла, благодаря чему обеспечивается возможность установки трансформатора ТСЗГЛФ-1000/10-У3 на объектах, на которых действуют строгие противопожарные и/или экологические требования.
Буква «З». Указывает на то, что рассматриваемый трансформатор является защищённым (степень защиты устройства от неблагоприятных воздействий окружающей среды по умолчанию – IP21, при размещении индивидуального заказа клиентом – IP31).
Аббревиатура «ГЛ» расшифровывается как «геафолевая литая». Речь идёт об изоляции обмоток трансформатора ТСЗГЛФ-1000/10-У3, имеющегося на складе нашей компании. Геафоль – это эпоксидный компаунд, содержащий кварцевый наполнитель. Этот материал экологичен: он не выделяет в воздух, который окружает трансформатор, вредных соединений даже при возникновении в устройстве дуговых разрядов.
Буква «Ф» указывает специалистам на то, что вывод ВН рассматриваемого трансформатора выведен на специальный фланец. Включение устройства в электрическую сеть осуществляется посредством шины.
Число 1000, с которого начинается маркировка трансформатора ТСЗГЛФ-1000/10-У3, представляет собой значение его мощности (в кВА).
Число 10 в маркировке является одним из допустимых значений напряжения обмотки ВН (в кВ). Другие допустимые значения – 6,3, а также 6 кВ. Напряжение обмотки НН составляет 0,4 кВ.
Буква «У» информирует потребителей о том, что рассмотренный трансформатор должен эксплуатироваться в условиях умеренного климата.
