Кабель ААБл-10 3х50 (10 кВ)
| Кол-во на складе | 680 м. |
| Артикул | 300 |
| Технические характеристики | |
| Диаметр наружный, мм | 40,3 |
| Масса, кг/км | 2526 |
Ищете кабель ААБл-10 3х50 по доступной цене? Обратитесь в Торговый Дом «Кабель Ресурс». Мы осуществляем как оптовую продажу кабеля ААБл, так и поставку минимальными партиями с собственного склада в Москве. У нас вы найдете индивидуальный подход и гибкую систему скидок. Производим комплексное комплектование заказов.
Особого внимания заслуживает конструкция защиты силового кабеля ААБл 3х50. Ее элементом, непосредственно соприкасающимся с жилами, является фазная изоляция из пропитанной вязким составом бумаги; кроме того, изолированные жилы покрываются общей поясной изоляцией из такого же материала. Выше поясной изоляции расположена лента из бумаги с электропроводящими свойствами, образующая экран кабеля ААБл 10 3х50; поверх экрана расположена выпрессованная алюминиевая оболочка. Над ней расположены защитный покров из пластмассовых лент и крепированной бумаги, две стальные ленты и изготовленный из стеклопряжи наружный покров.

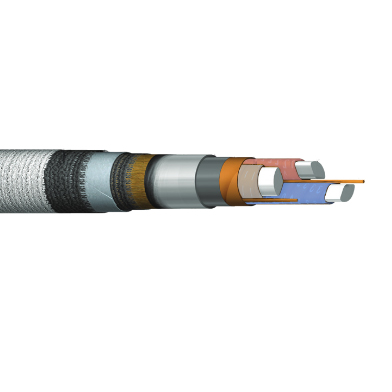

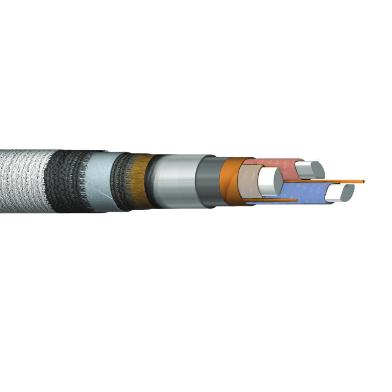

Конструкция ААБл-10 3х50
Основным элементом конструкции кабеля марки ААБл 3х50 являются три однопроволочных жилы, которые изготовлены из алюминия и имеют в сечении секторную форму; площадь сечения жил составляет 50 мм2. По кабелю может передаваться переменный электрический ток номинальным напряжением до 10 кВ. Прокладка ААБл 10 3х50 осуществляется в земле (траншеях), при этом коррозионная активность грунта должна быть средней или низкой. Требования к эксплуатации кабеля установлены действующим в нашей стране ГОСТ 18410-73.Особого внимания заслуживает конструкция защиты силового кабеля ААБл 3х50. Ее элементом, непосредственно соприкасающимся с жилами, является фазная изоляция из пропитанной вязким составом бумаги; кроме того, изолированные жилы покрываются общей поясной изоляцией из такого же материала. Выше поясной изоляции расположена лента из бумаги с электропроводящими свойствами, образующая экран кабеля ААБл 10 3х50; поверх экрана расположена выпрессованная алюминиевая оболочка. Над ней расположены защитный покров из пластмассовых лент и крепированной бумаги, две стальные ленты и изготовленный из стеклопряжи наружный покров.
Требования к прокладке и эксплуатации
Действующими стандартами установлены определенные требования к прокладке и эксплуатации кабеля ААБл 3х50. Разность уровней, на которых он расположен в грунте, не должна превышать 15 м; диаметр изгибов ААБл 3*50 должен составлять как минимум 25 наружных диаметров кабеля. Значение максимально допустимой относительной влажности воздуха установлено на отметке 98%; диапазон температур, в котором допускается эксплуатация ААБл 3х50 – от -50 до +50°С. Монтаж кабеля допустим лишь при температуре окружающей среды выше 0°С. При эксплуатации ААБл 3х50 по нему может передаваться напряжение переменного (частотой 50 Гц) тока, не превышающее 10 кВ, или постоянного, не превышающего 25 кВ.
