Кабель ААБл-6 3х70 (6 кВ)
| Кол-во на складе | 1214 м. |
| Артикул | 349 |
| Технические характеристики | |
| Диаметр наружный, мм | 39,1 |
| Масса, кг/км | 2472 |
Силовой кабель ААБл-6 3х70 (ож) используется для подземной прокладки и позволяет передавать переменный и постоянный электрический ток. В первом случае максимальное допустимое напряжение составляет 6, во втором – 15 кВ.
Следующий элемент конструкции описываемого кабеля – поясная изоляция, которой покрыт набор из трех жил изделия; для ее изготовления используется тот же материал, из которого состоит фазная изоляция – пропитанная кабельная бумага.
Над поясной изоляцией находится еще один бумажный слой (бумага в данном случае, однако, обладает иными свойствами, являясь электропроводной) – экран силового кабеля ААБл-6 3х70; его предназначение заключается в гашении электромагнитных возмущений, которые создаются кабелем при передаче по нему тока.
Выше экрана расположена оболочка из алюминия, а над ней – крепированная бумага, пластмассовые ленты, броня ленточной конструкции из стали и наружная оболочка, в качестве материала которой использована кабельная пряжа.

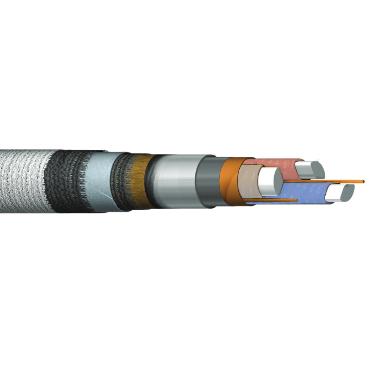

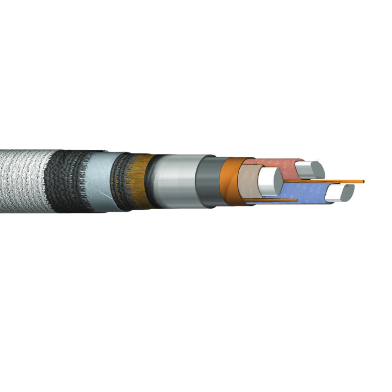

Конструкция ААБл-6 3х70
В состав кабеля ААБл 6 3х70 входят три жилы из алюминия, каждая из которых представляет собой секторную проволоку площадью сечения 70 мм2. Жилы покрыты специальной бумагой с пропиткой из вязкого состава, обладающего диэлектрическими свойствами; пространство, имеющееся между жилами, заполнено жгутами, которые изготовлены из бумаги.Следующий элемент конструкции описываемого кабеля – поясная изоляция, которой покрыт набор из трех жил изделия; для ее изготовления используется тот же материал, из которого состоит фазная изоляция – пропитанная кабельная бумага.
Над поясной изоляцией находится еще один бумажный слой (бумага в данном случае, однако, обладает иными свойствами, являясь электропроводной) – экран силового кабеля ААБл-6 3х70; его предназначение заключается в гашении электромагнитных возмущений, которые создаются кабелем при передаче по нему тока.
Выше экрана расположена оболочка из алюминия, а над ней – крепированная бумага, пластмассовые ленты, броня ленточной конструкции из стали и наружная оболочка, в качестве материала которой использована кабельная пряжа.
Монтаж кабеля
При монтаже кабеля из бумажной изоляции ААБл-6 3*70 (ож) необходимо учитывать следующие ограничения:- почва должна обладать низкой или средней коррозионной активностью;
- блуждающих токов в почве быть не должно;
- воздействие растягивающих усилий на кабель следует исключить;
- в случае если на кабеле ААБл 6 3х70 формируются изгибы, они должны иметь радиус, превышающий 25 его диаметров;
- в случае если кабельная линия залегает на разных глубинах, разность максимальной и минимальной глубин не должна превышать 20 м.
