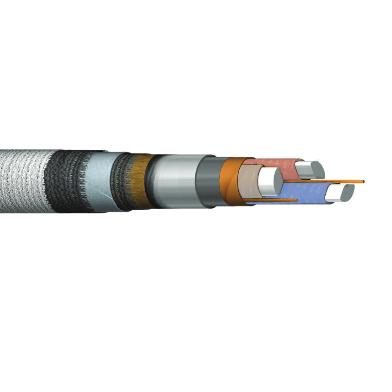

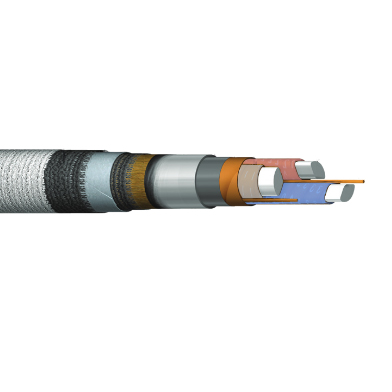

Кабель ААБл-1 4х95 (1 кВ)
| Кол-во на складе | 1093 м. |
| Артикул | 12676 |
| Технические характеристики | |
| Диаметр наружный, мм | 39,1 |
| Масса, кг/км | 2681 |
Кабель ААБл-1 4х95 включает в свой состав четыре жилы, предназначенные для проведения тока. Последний может быть постоянным (напряжение в этом случае не должно превышать 2,5 кВ) или переменным (максимальное допустимое напряжение – 1 кВ, частота – 50 Гц). В качестве материала жил использован алюминий; проводящие элементы имеют площадь сечения 95 мм2 каждый. Форма сечения жил представляет собой сектор.
Предотвращение недопустимого контакта жил (как взаимного, так и с прочими элементами кабеля ААБл 1 4х95) обеспечивается благодаря наличию их изоляции, для изготовления которой производители применяют пропитанную вязким составом бумагу. Степень защиты увеличивает поясная изоляция из такой же бумаги, которая охватывает четыре проводящих элемента кабеля.
Защита изделия от различных внешних воздействий, а также защита оборудования от электромагнитных полей, создаваемых кабелем, реализуется следующими элементами:
При отрицательных значениях температуры окружающей среды от выполнения электромонтажных работ следует отказаться.
Кроме того, монтаж кабеля ААБл 1 4х95 недопустим при имеющемся риске возникновения больших нагрузок, растягивающих изделие, а также в случае, если в грунте могут появиться блуждающие токи.
Температура окружающей среды выше +50°С и ниже -50°С может нарушить функциональность кабеля.
Предотвращение недопустимого контакта жил (как взаимного, так и с прочими элементами кабеля ААБл 1 4х95) обеспечивается благодаря наличию их изоляции, для изготовления которой производители применяют пропитанную вязким составом бумагу. Степень защиты увеличивает поясная изоляция из такой же бумаги, которая охватывает четыре проводящих элемента кабеля.
Защита изделия от различных внешних воздействий, а также защита оборудования от электромагнитных полей, создаваемых кабелем, реализуется следующими элементами:
- экран (состоит из проводящей бумаги);
- оболочка (изготавливается из алюминия);
- многокомпонентная подушка (включает ПВХ-пленку, крепированную бумагу, а также битум);
- броня (представляет собой конструкцию из двух стальных лент);
- оболочка (ее материалом является стеклопряжа).
Монтаж и эксплуатация
Силовой кабель ААБл-1 4*95 прокладывается в составе подземных линий электропередачи. Необходимо учитывать уровень коррозионной активности почвы, в которой располагается изделие: он должен быть низким или средним.При отрицательных значениях температуры окружающей среды от выполнения электромонтажных работ следует отказаться.
Кроме того, монтаж кабеля ААБл 1 4х95 недопустим при имеющемся риске возникновения больших нагрузок, растягивающих изделие, а также в случае, если в грунте могут появиться блуждающие токи.
Температура окружающей среды выше +50°С и ниже -50°С может нарушить функциональность кабеля.
