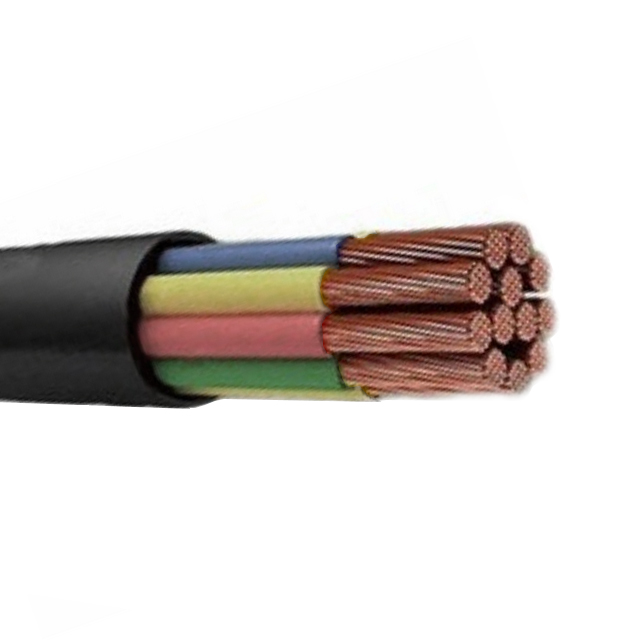

Кабель РПШ 10х2.5
256,23 руб.
| Кол-во на складе | 812 м. |
| Артикул | 2188 |
| Технические характеристики | |
| Диаметр наружный, мм | 21 |
| Масса, кг/км | 724 |
| Строительная длина | 50 м |
| Допустимая температура нагрева жил | 65 °С |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Рабочая температура | от -40 до +60°C |
| Срок службы | 8 лет с даты изготовления |
Кабель марки РПШ 10х2,5 предназначен для подсоединения установок и оборудования в электрических сетях, а также для монтажа радиоаппаратуры. Он может быть использован для передачи переменного тока напряжением от 380 до 3000 В и постоянного тока напряжением от 700 до 6000 В.
Материалом, из которого они выпускаются, является металл с высокой пластичностью – медь, исполнение всех жил – многопроволочное. Эти конструктивные особенности ложатся в основу высокой гибкости рассматриваемого провода. Кабель РПШ 10х2,5 может без ущерба для собственной целостности выдержать по меньшей мере 500 перегибов вокруг ролика диаметром 10 Dn (здесь Dn – внешний диаметр кабеля). Значение Dn зависит от напряжения, на которое рассчитано изделие:
- провод, предназначенный для передачи переменного тока напряжением 380 В, имеет внешний диаметр, равный 19,4 мм;
- модификация на 660 В имеет диаметр 21 мм;
- модификация на 3000 В имеет диаметр 27,4 мм.
Жилы силового кабеля скручиваются в повивы, которые при этом образуются, включаются счетные и направляющие жилы, которые по цвету отличаются от прочих проводящих элементов. Роль идентификатора играет изоляция – оболочки жил из резины марки РТИ-1. Эти элементы полностью исключают электрический контакт между плотно прижатыми друг к другу жилами.
Описанная конструкция помещена в резиновую оболочку, которая выполняет защитные функции. Она позволяет эксплуатировать кабель РПШ 10*2.5 в широком температурном диапазоне (от -40 до +60°С), при высокой (до 98%) относительной влажности воздуха.
Конструкция РПШ 10х2,5
Основные элементы РПШ 10х2,5 – его жилы. Их количество указано в маркировке: описываемое изделие содержит десять жил.Материалом, из которого они выпускаются, является металл с высокой пластичностью – медь, исполнение всех жил – многопроволочное. Эти конструктивные особенности ложатся в основу высокой гибкости рассматриваемого провода. Кабель РПШ 10х2,5 может без ущерба для собственной целостности выдержать по меньшей мере 500 перегибов вокруг ролика диаметром 10 Dn (здесь Dn – внешний диаметр кабеля). Значение Dn зависит от напряжения, на которое рассчитано изделие:
- провод, предназначенный для передачи переменного тока напряжением 380 В, имеет внешний диаметр, равный 19,4 мм;
- модификация на 660 В имеет диаметр 21 мм;
- модификация на 3000 В имеет диаметр 27,4 мм.
Жилы силового кабеля скручиваются в повивы, которые при этом образуются, включаются счетные и направляющие жилы, которые по цвету отличаются от прочих проводящих элементов. Роль идентификатора играет изоляция – оболочки жил из резины марки РТИ-1. Эти элементы полностью исключают электрический контакт между плотно прижатыми друг к другу жилами.
Описанная конструкция помещена в резиновую оболочку, которая выполняет защитные функции. Она позволяет эксплуатировать кабель РПШ 10*2.5 в широком температурном диапазоне (от -40 до +60°С), при высокой (до 98%) относительной влажности воздуха.
