Трансформаторы ОСМ1
 |
ОСМ1-0,063 |
|
ОСМ1-0,1 |
|
ОСМ1-0,16 |
|
ОСМ1-0,25 |
|
ОСМ1-0,4 |
|
ОСМ1-0,63М |
|
ОСМ1-0,63 |
|
ОСМ1-1,0 |
|
ОСМ1-1,0М |
|
ОСМ1-1,6М |
|
ОСМ1-2,5М |
|
ОСМ1-4,0М |

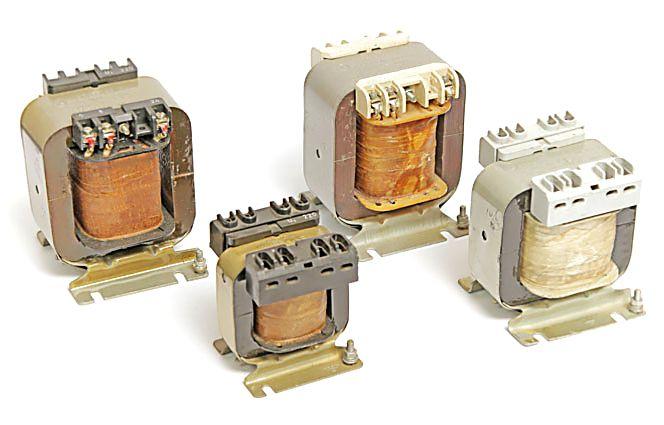

Предназначением многоцелевых трансформаторов, имеющих маркировку ОСМ1, является питание цепей местного освещения, управления, автоматики и сигнализации. Разные модификации этих устройств имеют номинальную мощность от 0,063 до 4 кВА, напряжение их первичных обмоток варьируется от 115 до 660 В, напряжение вторичных обмоток – от 12 до 260 В. Трансформаторы ОСМ1, поставки которых осуществляются со склада ТД «Кабель-Ресурс», производятся в соответствии с ГОСТ 19294-84 «Трансформаторы малой мощности общего назначения».
Производитель выпускает трансформаторы ОСМ1 в трех климатических исполнениях – У3, УХЛ3 и Т3 (указано в соответствии с ГОСТ 15150-69). По всем электрическим характеристикам устройства разных исполнений одинаковы – отличие между ними заключается лишь в типах используемых защитных покрытий.
Трансформаторы ОСМ1 по такому признаку, как способ установки на месте эксплуатации, являются встраиваемыми. Модификации мощностью от 1,6 до 4 кВА могут устанавливаться только на горизонтальных плоскостях. Трансформаторы мощностью от 1 кВА включительно разрешается устанавливать не только на горизонтальных, но и на вертикальных плоскостях.
Производитель устройств, которым посвящен настоящий обзор, установил ряд ограничений, касающихся их установки и эксплуатации:
- трансформаторы ОСМ1 можно эксплуатировать лишь на объектах, имеющих высоту над уровнем моря до 1 км;
- ударные нагрузки, которым подвергаются трансформаторы, должны иметь ускорение, не превышающее 8g;
- вибрационные нагрузки, падающие на рассматриваемые устройства, могут иметь ускорение до 2g, при этом их частота должна варьироваться от 10 до 60 Гц.
Степень защиты трансформаторов ОСМ1 в соответствии с ГОСТ 14254-96 – IP00. Возможно изготовление модификаций мощностью от 0,063 до 1 кВА, контактные зажимы которых имеют степень защиты IP20.
