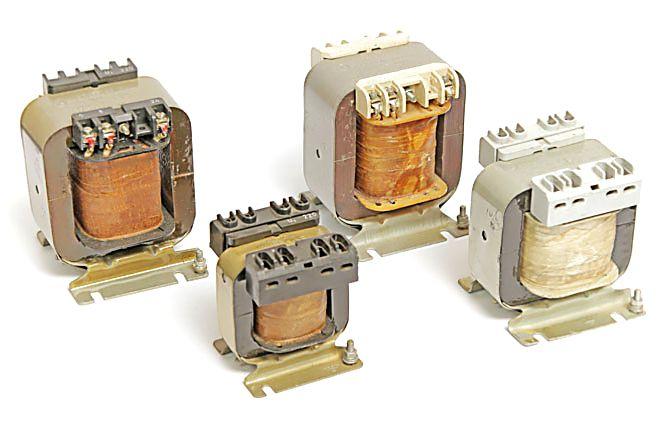

Трансформатор ОСМ1-0,1
Трансформатор ОСМ1-0,1 является многоцелевым: он может использоваться для снабжения энергией оборудования, входящего в состав систем автоматики, сигнализации, управления, местного освещения. В ходе эксплуатации этого трансформатора осуществляется понижение напряжения переменного тока однофазного типа. Допустимые значения напряжения определены производителем следующим образом:
- для первичной обмотки: от 115 до 660 В;
- для вторичных обмоток: от 12 до 260 В.
Буква «С», содержащаяся в маркировке трансформатора ОСМ1-0,1, означает «сухой». В конструкции устройства нет масла, задача охлаждения трансформатора решается за счёт естественной циркуляции воздуха.
В соответствии с ГОСТ 8865-93 изоляция обмотки трансформаторов ОСМ1-0,1, изготовленных в климатическом исполнении У и УХЛ имеет класс нагревостойкости E. Устройства в климатическом исполнении Т оснащены изоляцией, класс нагревостойкости которой определён как B.
Установка многоцелевого трансформатора ОСМ1-0,1 на месте его последующей эксплуатации должна осуществляться методом встраивания. Действуют следующие ограничения:
- разрешено использование устройства лишь в закрытых помещениях;
- объект, на котором эксплуатируется трансформатор, должен располагаться на высоте до 1000 м над уровнем моря.
Трансформатор ОСМ1-0,1, которому посвящён настоящий обзор, устойчив к воздействию вибрационных нагрузок. Необходимо помнить о том, что ускорение таких нагрузок не должно превышать 2g, а их частота должна варьироваться в диапазоне от 10 до 60 Гц.
Завод-изготовитель относит рассматриваемый трансформатор к I классу защиты от поражения окружающих электрическим током. По такому критерию, как степень защиты от разрушительного влияния внешней среды, трансформатору присвоена степень IP00 (по согласованию с заказчиком возможно усиление защиты до степени IP20).
