Кабель ААБл-10 3х150 (10 кВ)
700 руб.
| Кол-во на складе | 596 м. |
| Артикул | 310 |
| Технические характеристики | |
| Диаметр наружный, мм | 50,9 |
| Масса, кг/км | 4161 |
Силовой кабель ААБл-10 3х150 предназначен для передачи переменного или постоянного тока. Он рассчитан на напряжение до 10 кВ (переменный ток частотой 50 Гц) или до 25 кВ (постоянный ток) и может входить в состав электрооборудования или кабельных сетей подземного типа.
Особенности конструкции, условий прокладки и эксплуатации определены рядом стандартов, центральное место среди которых занимает ГОСТ 18410-73.
Каждая жила изолирована бумагой, пропитанной вязким составом; существует модификация кабеля, обозначаемая ААБлУ 3х150 – в ее состав входит изоляционная бумага с увеличенной допустимой температурой нагрева. Пакет изолированных жил покрыт еще одним, поясным, изоляционным слоем, материал которого – та же пропитанная бумага.
Поверх поясной изоляции наложен экран, изготовленный из проводящей ток бумаги; над экраном располагаются оболочка из алюминия, подушка, состоящая из бумаги, пленки ПВХ и битума, а также стальная броня. Наружный элемент конструкции кабеля с бумажной изоляцией ААБл-10 3*150 – защитное покрытие, изготовленное из кабельной или стеклянной пряжи.
ААБл 10 3х150 – кабель, который предназначен для использования в районах с холодным и умеренным климатом. Его монтаж допустим в случае, если температура окружающей среды выше 0°С; нормальная эксплуатация возможна в диапазоне температур от -50 до +50°С. Приобретая ААБл 3х150, следует принимать в расчет массу его отрезка длиной 1 км – она составляет 4,046 т.
Особенности конструкции, условий прокладки и эксплуатации определены рядом стандартов, центральное место среди которых занимает ГОСТ 18410-73.

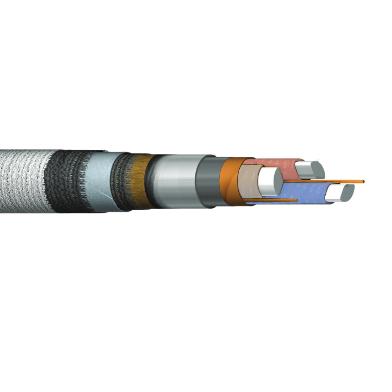

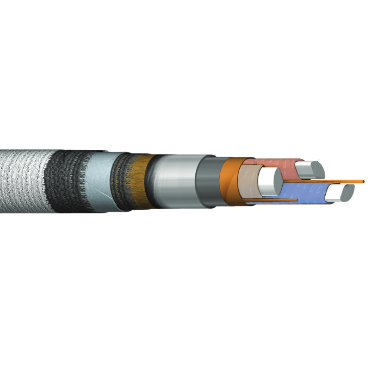

Конструкция ААБл-10 3х150
Проводниками тока являются алюминиевые жилы, входящие в состав кабеля ААБл 10 3*150. Количество этих жил – три, каждая из них имеет секторную форму, номинальная площадь сечения жил составляет 150 мм2. Использование секторной формы позволяет заметно уменьшить диаметр кабеля ААБл 3х150 по сравнению с проводами, основой которых являются жилы круглого сечения.Каждая жила изолирована бумагой, пропитанной вязким составом; существует модификация кабеля, обозначаемая ААБлУ 3х150 – в ее состав входит изоляционная бумага с увеличенной допустимой температурой нагрева. Пакет изолированных жил покрыт еще одним, поясным, изоляционным слоем, материал которого – та же пропитанная бумага.
Поверх поясной изоляции наложен экран, изготовленный из проводящей ток бумаги; над экраном располагаются оболочка из алюминия, подушка, состоящая из бумаги, пленки ПВХ и битума, а также стальная броня. Наружный элемент конструкции кабеля с бумажной изоляцией ААБл-10 3*150 – защитное покрытие, изготовленное из кабельной или стеклянной пряжи.
ААБл 10 3х150 – кабель, который предназначен для использования в районах с холодным и умеренным климатом. Его монтаж допустим в случае, если температура окружающей среды выше 0°С; нормальная эксплуатация возможна в диапазоне температур от -50 до +50°С. Приобретая ААБл 3х150, следует принимать в расчет массу его отрезка длиной 1 км – она составляет 4,046 т.
