Силовой кабель ААБл
Силовой кабель с пропитанной бумажной изоляцией ААБл используется в районах с умеренным и холодным климатом. Этом вид кабеля предназначен для прокладки в земле (в траншеях) с коррозионной активностью низкого и среднего уровня с отсутсвием блуждающих токов. Кабель ААБл в процессе эксплуатации не должен подвергаться растяжению.
ААБл предназначен также для передачи переменного тока в электрических сетях с напряжением до 10 кВ частотой 50 Гц к стационарным установкам.
Словой кабель ААБл состоит из:
ААБл предназначен также для передачи переменного тока в электрических сетях с напряжением до 10 кВ частотой 50 Гц к стационарным установкам.

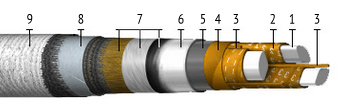

Устройство кабеля ААБл
Словой кабель ААБл состоит из:
- Токопроводящие жилы из алюминия. Бывают однопроволочные (ож) класс 1 и многопроволочные (мн) класс 1 или 2;
- Фазная бумажная изоляция, которая пропитана вязким изоляционным составом;
- Бумажные жгуты;
- Поясная изоляция из бумаги, которая пропитана вязким изоляционным составом;
- Экран состоящий из бумаги с высокой электропроводностью. (для кабелей на напряжение от 6 кВ и более);
- Оболочка из алюминия;
- Слой состоящий из битума, ПВХ плёнки и крепированной бумаги;
- Броня состоящая из стальных лент;
- Наружное покрытие. Состоит из стеклянной или кабельной пряжи, а также покрытия которое предохранет кабель ААБл от слипания.
Прокладка и эксплуатация
При прокладке кабеля ААБл разность уровней, на которых он расположен в грунте, не должна превышать 15 м. Диаметр изгиба кабеля с бумажной изоляцией ААБл должен составлять не менее 25 наружных диаметров провода. Допустимая относительная влажность воздуха должна быть не более 98%. Эксплуатация кабеля допускается в диапазоне температур от -50 до +50°С. Монтаж кабеля можно проводить при температуре окружающей среды выше 0°С.Телефон: 8(495)228-18-36
